FHN型變壓吸附制氮裝置
  • FHN型變壓吸附制氮裝置
產品說明
工作原理
     在吸附平衡情況下，任何一種吸附劑在吸附同一氣體時，氣體壓力趣高
溫度趣低，吸附量越大。反之，壓力越低，溫度越高，則吸附量趣小。如果
溫度不變，在加壓的情況下吸附，用減壓（抽真空）或常壓解吸的方法，稱
為變壓吸附?？梢?，變壓吸附是通過改變壓力來吸附和解吸的。
     如上圖所示，碳分子篩對氧和氮吸附量很大的差異，碳分子篩是一種內
部有很多微孔的物質，利用變壓吸附的原理在一定的壓力下，空氣中氧、氮
在碳分子篩微孔中的吸附量的差異，達到氧氮分離的目的。在壓力升高時，
碳分子篩吸氧產氮，壓力降至常壓時，碳分子篩脫附氧氣再生。變壓吸附制
氮設備通常采用兩只吸附塔工藝，一塔吸氧產氮，另一塔脫氮再生，如此交
替循環，不斷產出高品質氮?dú)狻?/td>
技術特點 技術指標
1、先進的工藝流程設計，采用不等式均壓流程，直接降低了壓縮空氣的流程；
2、先進的填裝技術，使碳分于篩裝填更加均勻密實；
3、合理的內部結構設計，提高碳分子篩的吸附效率；
4、特殊的氣流擴散設置，減輕氣流高速?zèng)_擊，延長碳分子篩的使用壽命；
5、先進的內置氣缸壓緊技術，防止出現隧道效應；
6、設備運行能耗低，成本少，適應性強，產氣快速，純度易調節；
7、操作簡便，性能穩定，自動化程度高，可實現無人運行；
8、自動聯鎖放空裝置，保證成品氮?dú)馄焚|(zhì)；
9、具有多種故障診斷、報警及自動處理功能；
10、可選配觸模式屏幕顯示，露點檢測、節能控制、DCS通訊等。		 氮?dú)饬髁浚?~5000Nm³/h
氮?dú)饧兌龋?5~99.9995%
氮?dú)鈮毫Γ?~0.8MPa(可調)
露點：-40℃~-60℃(常壓)
用戶使用現場

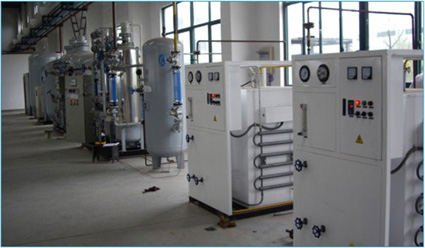

上海安捷防火電纜有限公司
制氮設備FHN595-200

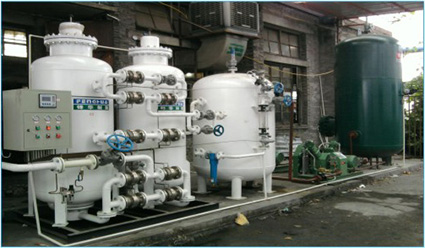

上海華峰集團有限公司
制氮設備FHN39-200

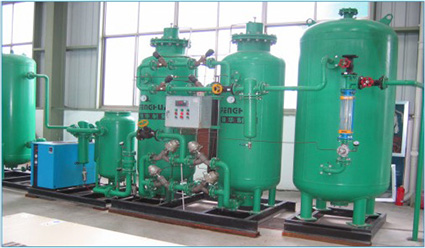

杭州中策橡膠有限公司
制氮設備FHN495-200

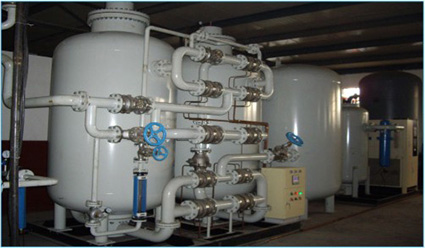

臺州太陽風橡膠有限公司
制氮設備FHN49-200

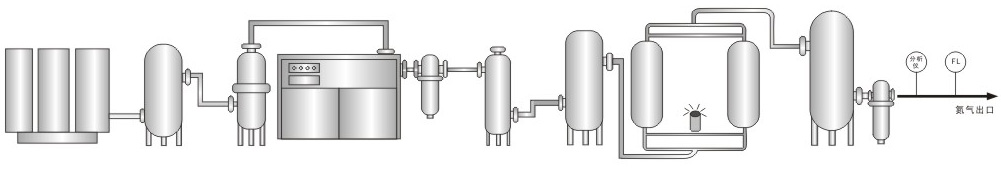

空壓系統 凈化系統 吸附系統 緩沖系統
用戶自配 冷凍式干燥機、精密過濾器、活性碳過濾器 空氣緩沖罐、吸附器、閥門、控制器、壓緊裝置等 氮?dú)饩彌_罐、精密過濾器、氮分析儀、流量計、放空裝置等

FHN-97型制氮裝置 氮?dú)饧兌龋?7%
型號 氮?dú)猱a(chǎn)量
（Nm³/h）		 有效耗氣量
（Nm³/min）		 進口通徑
（DN/mm）		 出口通徑
（DN/mm）		 氮?dú)饩彌_罐
FHN97-10 10 0.4 15 15 CG-0.3
FHN97-20 20 0.8 25 25 CG-0.5
FHN97-30 30 1.2 25 25 CG-0.5
FHN97-40 40 1.6 25 25 CG-0.5
FHN97-50 50 2.0 32 25 CG-0.5
FHN97-60 60 2.4 32 25 CG-1
FHN97-80 80 3.2 40 32 CG-1
FHN97-100 100 4.0 40 40 CG-1
FHN97-150 150 6.0 50 40 CG-1.5
FHN97-200 200 8.0 50 50 CG-1.5
FHN97-300 300 12.0 65 50 CG-2
FHN97-400 400 16.0 65 50 CG-2.5
FHN97-500 500 20.0 80 65 CG-3
FHN97-600 600 24.0 80 65 CG-4
FHN97-800 800 32.0 100 65 CG-5
FHN97-1000 1000 40.0 100 80 CG-8
FHN97-1500 1500 60.0 125 100 CG-10
FHN97-2000 2000 80.0 150 125 CG-12
FHN97-3000 3000 120.0 150 125 CG-20

注： 本表所列數據以0.8MPa(表壓)原料空氣，20℃環境溫度，0米標高和80%相對溫度為設計基準。
FHN-99型制氮裝置 氮?dú)饧兌龋?9%
型號 氮?dú)猱a(chǎn)量
（Nm³/h）		 有效耗氣量
（Nm³/min）		 進口通徑
（DN/mm）		 出口通徑
（DN/mm）		 氮?dú)饩彌_罐
FHN99-10 10 0.5 15 15 CG-0.3
FHN99-20 20 1.0 25 25 CG-0.5
FHN99-30 30 1.5 25 25 CG-0.5
FHN99-40 40 2.0 25 25 CG-0.5
FHN99-50 50 2.5 32 25 CG-0.5
FHN99-60 60 3.0 32 25 CG-1
FHN99-80 80 4.0 40 32 CG-1
FHN99-100 100 5.0 40 40 CG-1
FHN99-150 150 7.5 50 40 CG-1.5
FHN99-200 200 10.0 50 50 CG-1.5
FHN99-300 300 15.5 65 50 CG-2
FHN99-400 400 20.0 65 50 CG-3
FHN99-500 500 25.0 80 65 CG-4
FHN99-600 600 30.0 80 65 CG-5
FHN99-800 800 40.0 100 65 CG-6
FHN99-1000 1000 50.0 100 80 CG-8
FHN99-1500 1500 75.0 125 100 CG-12
FHN99-2000 2000 100.0 150 100 CG-15
FHN99-2500 2500 125.0 150 125 CG-20

注： 本表所列數據以0.8MPa(表壓)原料空氣，20℃環境溫度，0米標高和80%相對溫度為設計基準。
FHN-295型制氮裝置 氮?dú)饧兌龋?9.5%
型號 氮?dú)猱a(chǎn)量
（Nm³/h）		 有效耗氣量
（Nm³/min）		 進口通徑
（DN/mm）		 出口通徑
（DN/mm）		 氮?dú)饩彌_罐
FHN295-10 10 0.55 15 15 CG-0.3
FHN295-20 20 1.1 25 25 CG-0.5
FHN295-30 30 1.65 25 25 CG-0.5
FHN295-40 40 2.2 25 25 CG-0.5
FHN295-50 50 2.75 32 25 CG-0.5
FHN295-60 60 3.3 32 25 CG-1
FHN295-80 80 4.4 40 32 CG-1
FHN295-100 100 5.5 40 40 CG-1.5
FHN295-150 150 8.3 50 40 CG-1.5
FHN295-200 200 11.0 50 50 CG-2
FHN295-300 300 16.5 65 50 CG-3
FHN295-400 400 22.0 65 50 CG-4
FHN295-500 500 27.5 80 65 CG-5
FHN295-600 600 33.0 80 65 CG-6
FHN295-800 800 44.0 100 65 CG-8
FHN295-1000 1000 55.0 100 65 CG-10
FHN295-1500 1500 83.0 150 100 CG-15
FHN295-2000 2000 110.0 150 100 CG-20
FHN295-2500 2500 137.0 150 125 CG-30

注： 本表所列數據以0.8MPa(表壓)原料空氣，20℃環境溫度，0米標高和80%相對溫度為設計基準。
FHN-39型制氮裝置 氮?dú)饧兌龋?9.9%
型號 氮?dú)猱a(chǎn)量
（Nm³/h）		 有效耗氣量
（Nm³/min）		 進口通徑
（DN/mm）		 出口通徑
（DN/mm）		 氮?dú)饩彌_罐
FHN39-10 10 0.7 15 15 CG-0.5
FHN39-20 20 1.4 25 15 CG-0.5
FHN39-30 30 2.1 25 15 CG-0.5
FHN39-40 40 2.7 25 25 CG-0.5
FHN39-50 50 3.5 32 25 CG-1
FHN39-60 60 4.2 32 32 CG-1
FHN39-80 80 5.6 40 40 CG-1
FHN39-100 100 6.8 40 40 CG-1.5
FHN39-150 150 10.3 50 40 CG-3
FHN39-200 200 13.6 50 40 CG-4
FHN39-300 300 20.5 65 50 CG-6
FHN39-400 400 27.2 65 50 CG-8
FHN39-500 500 34.0 80 50 CG-10
FHN39-600 600 40.8 100 65 CG-12
FHN39-800 800 54.5 100 65 CG-15
FHN39-1000 1000 68.0 100 65 CG-15
FHN39-1500 1500 105.0 125 80 CG-20
FHN39-2000 2000 136.0 150 100 CG-30

注： 本表所列數據以0.8MPa(表壓)原料空氣，20℃環境溫度，0米標高和80%相對溫度為設計基準。
FHN-49型制氮裝置 氮?dú)饧兌龋?9.99%
型號 氮?dú)猱a(chǎn)量
（Nm³/h）		 有效耗氣量
（Nm³/min）		 進口通徑
（DN/mm）		 出口通徑
（DN/mm）		 氮?dú)饩彌_罐
FHN49-5 5 0.6 15 15 CG-0.5
FHN49-10 10 1.0 25 15 CG-0.5
FHN49-20 20 2.0 25 25 CG-0.5
FHN49-30 30 3.0 32 25 CG-1
FHN49-40 40 4.0 40 25 CG-1
FHN49-50 50 5.0 40 32 CG-1.5
FHN49-60 60 6.0 50 32 CG-1.5
FHN49-80 80 8.0 50 40 CG-2
FHN49-100 100 10.0 65 40 CG-3
FHN49-150 150 15.0 65 40 CG-4
FHN49-200 200 20.0 80 50 CG-5
FHN49-300 300 30.0 100 65 CG-6
FHN49-400 400 40.0 100 65 CG-8
FHN49-500 500 50.0 125 80 CG-12
FHN49-600 600 60.0 125 80 CG-15

注： 本表所列數據以0.9MPa(表壓)原料空氣，20℃環境溫度，0米標高和80%相對溫度為設計基準。
FHN-59型制氮裝置 氮?dú)饧兌龋?9.999%
型號 氮?dú)猱a(chǎn)量
（Nm³/h）		 有效耗氣量
（Nm³/min）		 進口通徑
（DN/mm）		 出口通徑
（DN/mm）		 氮?dú)饩彌_罐
FHN49-5 5 0.9 25 15 CG-0.3
FHN49-10 10 1.7 25 15 CG-0.5
FHN49-20 20 3.3 32 15 CG-1
FHN49-30 30 4.9 40 25 CG-1
FHN49-40 40 6.5 50 32 CG-1.5
FHN49-50 50 8.1 50 32 CG-2
FHN49-60 60 9.7 65 40 CG-2
FHN49-80 80 12.9 65 40 CG-3
FHN49-100 100 16.1 65 40 CG-3
FHN49-200 200 32.0 80 50 CG-6
FHN49-300 300 48.0 125 65 CG-8s

注： 1.本表所列數據以1.0MPa(表壓)原料空氣，20℃環境溫度，0米標高和80%相對溫度為設計基準。
  2.本樣本提供數據僅供藏考，本公司保留不預先通知自行改變其產品設計的權利，詳細資料以提供的設計圖紙為準。
  3.如上表未涉及的型號或設計條件改變時，設備詳細資料請向本公司咨詢、索取。
